Gruppetavle UG150-12 – Til udvendig montering på væg
Gruppetavlen UG150-12 er designet til udvendig montering på væg og tilbyder 2 rækker med plads til 6 moduler á 36 mm på hver række, hvilket giver plads til i alt 12 moduler. Den er ideel til brug i danske hjem, hvor der ofte er behov for op til 24 moduler. Tavlen er totalisoleret og udført i selvslukkelig plast, hvilket sikrer både sikkerhed og holdbarhed.

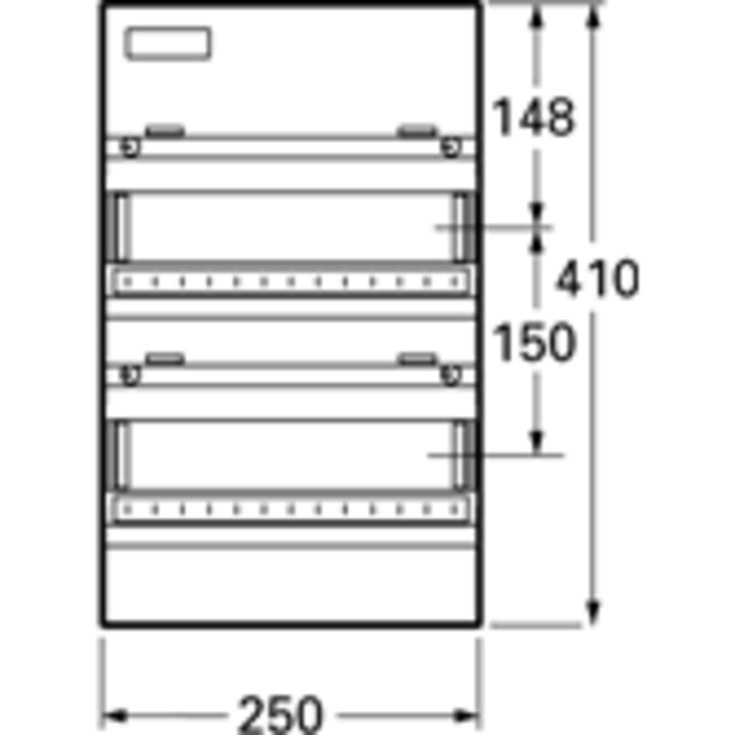

- Indbygningsmål: Højde 410 mm, Bredde 250 mm, Dybde 101 mm
- Modulkapacitet: 2 rækker med plads til 6 moduler á 36 mm pr. række, 12 moduler i alt
- Udvidelsesmuligheder: Kan sammenbygges lodret og vandret med andre UG150 tavler og UM målertavler
- Konstruktion: Totalisoleret og fremstillet i selvslukkelig plast
- Afgreningsklemmer: Leveres med afgreningsklemme
- Montering: Beregnet til udvendig montering på væg
Konstruktion
Gruppetavlen består af en bagplade, grundstel og dækkappe. Komponentåbningerne er 216 mm, og de kan udvides med 2x9 mm. Bagpladen er forsynet med udslagsblanketter Ø40 mm mellem DIN-skinnerne og i top og bund. Afstanden mellem DIN-skinnerne er 150 mm, og afstanden fra bagpladen til undersiden af DIN-skinnen er 23,5 mm.
Montering og udvidelse
Gruppetavlen kan sammenbygges lodret og vandret, både med andre UG150 gruppetavler og med målertavler af typen UM. Sammenbygningsbeslag findes under relaterede produkter.
De skrå flader under komponentåbningerne gør det muligt at mærke komponenternes formål, f.eks. hvilke rum eller komponenter en gruppe dækker over. Selvklæbende numre og symboler til mærkning af tavlekomponenter medfølger.
Afgreningsklemmer
Tavlen leveres med en afgreningsklemme for beskyttelsesleder, som kan håndtere 4 x Cu 16 mm² og 16 x Cu 6 mm². Der kan monteres yderligere en afgreningsklemme på grundpladen.
OBS: Låg skal bestilles separat. Husk, at plads til udvidelse altid er en god idé, når det gælder elektriske installationer.
